針對智能傳感器高精度、高可靠性（如車規級IATF 16949）及多品種的生產特點，本方案選用西門子SIPLACE X4i S高速貼片機與Heller 1913 MK7回流焊爐，構建具備“零缺陷”能力的高端SMT產線。旨在解決傳感器制造中對貼裝精度（±36μm）、極小元件（0201）處理能力及無鉛/氮氣無氧化焊接的嚴苛挑戰。


一、 核心設備選型與配置

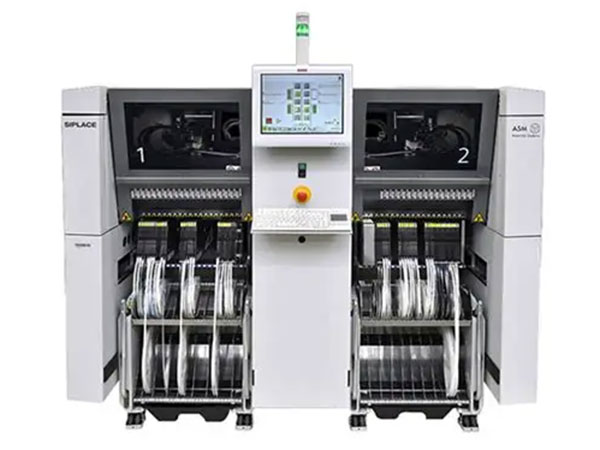

1. 印刷與貼裝：西門子SIPLACE X4i S

作為產線核心，X4i S擁有4個獨立懸臂，理論速度高達200,000 CPH，兼顧產能與柔性。其關鍵優勢在于：

超高精度：貼裝精度可達±36μm @ 3σ，角精度±0.5°，滿足MEMS傳感器、微芯片的精密對位要求。

極低缺陷：拾取率高達≥99.95%，不良率低至≤3 DPM，配合其6級照明系統，確保對微小元器件的穩定識別與貼裝。

柔性生產：支持0201（公制）至6x6mm元件范圍，配備148個8mm供料器位，可快速切換生產線，適應多規格傳感器混流生產。

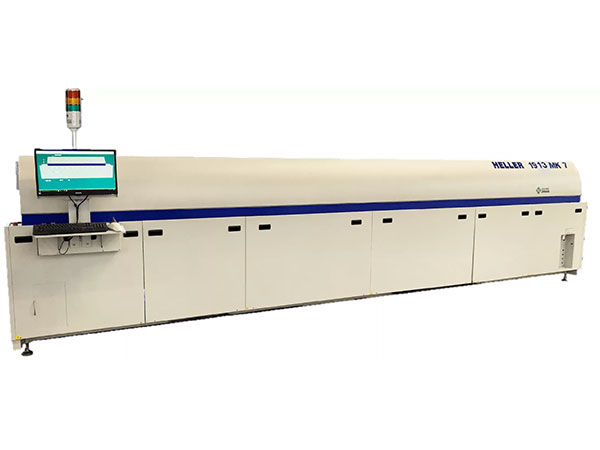

2. 焊接：Heller 1913 MK7回流焊爐

針對傳感器對溫度均勻性和潔凈度的嚴苛要求，采用13溫區的1913 MK7：

均溫與低ΔT：優化的加熱模組確保PCB板面溫差極小，這對于熱容量差異大的傳感器板至關重要，能有效防止元件立碑或虛焊。

無氧化環境：具備氮氣工藝選項，可將氧含量控制在<100 ppm，防止傳感器焊點及敏感金屬表面在高溫下氧化。

潔凈生產：配備革新的助焊劑回收系統，減少殘留，避免傳感器敏感元件受污染。同時符合Class 1000潔凈室標準。

智能監控：內置熱監測與能源管理系統，支持產品追溯，滿足車規級追溯需求。


二、 工藝流程與實施要點

全流程防錯：在印刷后配置SPI（錫膏檢測儀），與貼片機、回流焊形成閉環反饋。X4i S的高精度貼裝與SPI數據聯動，實時修正貼裝參數。

環境控制：產線實施嚴格的ESD（靜電放電）防護體系。Heller 1913 MK7的氮氣保護與低殘渣設計，直接提升了傳感器在高溫焊接環節的良率。

數字化管理：利用設備的工業4.0接口（如Heller的IoM功能），采集SIPLACE X4i S的貼裝力數據（1.3-4.5N可調）及回流焊各溫區溫度，建立傳感器生產的“數字孿生”，實現對關鍵工藝參數的實時監控與預警。


三、 預期效益

質量提升：將傳感器焊接缺陷率降低至PPM級別，消除空洞與虛焊。

高精度保障：滿足0201元件及高密度BGA貼裝，確保傳感器信號傳輸的完整性。

可追溯性：實現從錫膏、貼裝到焊接的全流程數據追溯，符合汽車電子嚴苛的審核標準。
